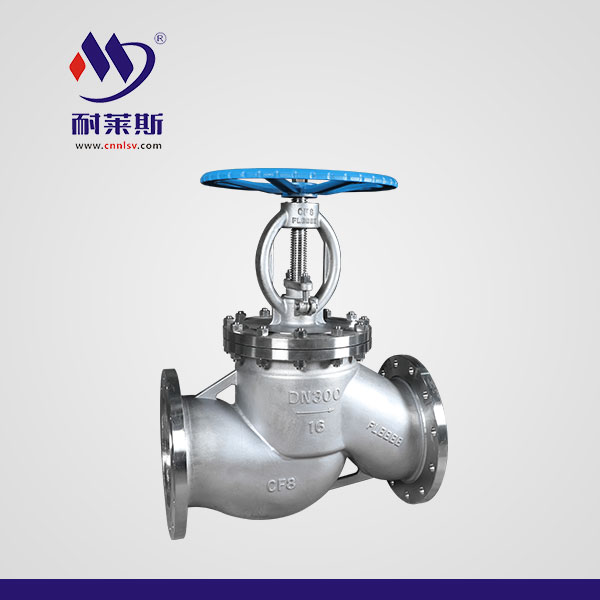

316L法蘭截止閥J41W

材質：

WCB304316316L2205

口徑：

DN400DN15

立即詢價

產品參數

316L法蘭截止閥J41W

特點

1.截止閥結構比閘閥簡單，制造與維修都較方便。

2.密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

3.啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。

4.啟閉力矩大、啟閉較費力，啟閉時間校長。

5.流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。

6.介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動

方向。

7.全開時閥瓣經常受沖蝕。

截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得這種

閥門適合作為介質的切斷或調節及節流使用。

缺點

1、流體阻力大，開啟和關閉時所需力較大。

主要外形尺寸與連接尺寸
國標（GB）PN1.6MPa
DN	L	D	D1	D2	b	f	Z-фd	H
15	130	95	65	45	14	2	4-ф14	190
20	150	105	75	55	14	2	4-ф14	205
25	160	115	85	65	14	2	4-ф14	210
32	180	135	100	78	16	2	4-ф18	240
40	200	145	110	85	16	3	4-ф18	260
50	230	160	125	100	16	3	4-ф18	285
65	290	180	145	120	18	3	4-ф18	340
80	310	195	160	135	20	3	8-ф18	365
100	350	215	180	155	20	3	8-ф18	400
125	400	245	210	185	22	3	8-ф18	450
150	480	280	240	210	24	3	8-ф23	505
200	600	335	295	265	26	3	12-ф23	600
250	650	405	355	320	30	3	12-ф25	680
300	750	460	410	375	30	4	12-ф25	800
350	850	520	470	435	34	4	16-ф25	900
400	980	580	525	485	36	4	16-ф30	1100
450	1100	640	585	545	40	4	20-ф30	1220
500	1150	705	650	608	44	4	20-ф34	1450
600	1355	840	770	718	48	5	20-ф36	1810
國標（GB）PN2.5MPa
DN	L	D	D1	D2	b	f	Z-фd	H
15	130	95	65	45	16	2	4-ф14	218
20	150	105	75	55	16	2	4-ф14	258
25	160	115	85	65	16	2	4-ф14	275
32	180	135	100	78	18	2	4-ф18	280
40	200	145	110	85	18	3	4-ф18	330
50	230	160	125	100	20	3	4-ф18	350
65	290	180	145	125	22	3	4-ф18	400
80	310	195	160	145	22	3	8-ф18	355
100	350	230	190	160	24	3	8-ф23	415
125	400	270	220	188	28	3	8-ф25	460
150	480	300	250	218	30	3	8-ф25	510
200	600	360	310	278	34	3	12-ф25	710
250	650	405	370	332	36	3	12-ф30	786
300	750	460	430	390	40	4	16-ф30	925
350	850	520	490	448	44	4	16-ф34	1030
400	980	580	550	505	48	4	16-ф34	1170
450	1100	640	600	555	50	4	20-ф34	1220
500	1150	705	660	610	52	4	20-ф36	1450
600	1355	840	770	718	56	5	20-ф41	1810
國標（GB）PN4.0MPa
DN	L	D	D1	D2	b	f	Z-фd	H
15	130	95	65	45	16	2	4-ф14	233
20	150	105	75	55	16	2	4-ф14	275
25	160	115	85	65	16	2	4-ф14	285
32	180	135	100	78	18	2	4-ф18	302
40	200	145	110	85	18	3	4-ф18	355
50	230	160	125	100	20	3	4-ф18	373
65	290	180	145	125	22	3	8-ф18	408
80	310	195	160	145	22	3	8-ф18	436
100	350	230	190	160	24	3	8-ф23	480
125	400	270	220	188	28	3	8-ф25	558
150	480	300	250	218	30	3	8-ф25	611
200	600	375	320	282	38	3	12-ф30
250	750	445	385	345	42	3	12-ф34
300	850	510	450	408	46	4	16-ф34
350	980	570	510	465	52	4	16-ф34
400	1100	655	585	535	58	4	16-ф41
450	1150	680	610	560	60	4	20-ф41
500	1355	755	670	612	62	4	20-ф42
國標（GB）PN6.4MPa
DN	L	D	D1	D2	b	f	Z-фd	H
15	170	105	75	55	18	2	4-ф14	195
20	190	125	90	68	20	2	4-ф18	228
25	210	135	100	78	22	2	4-ф18	275
32	230	150	110	82	24	2	4-ф23	325
40	260	165	125	95	24	3	4-ф23	360
50	300	175	135	105	26	3	4-ф23	410
65	340	200	160	130	28	3	8-ф23	450
80	380	210	170	140	30	3	8-ф23	485
100	430	240	200	168	32	3	8-ф25	537
125	500	250	240	202	36	3	8-ф30	631
150	550	340	280	240	38	3	8-ф34	646
200	650	405	345	300	44	3	12-ф34	813
250	775	470	400	352	48	3	12-ф36	985
300	900	530	460	412	54	4	16-ф36	1214
350	1025	600	525	475	60	4	16-ф42	1432
400	1150	670	585	525	66	4	20-ф48	1650
國標（GB）PN10.0MPa
DN	L	D	D1	D2	b	f	Z-фd	H
15	170	105	75	55	20	2	4-ф14	202
20	190	125	90	68	22	2	4-ф18	228
25	210	135	100	78	24	2	4-ф18	250
32	230	150	110	82	24	2	4-ф23	326
40	260	165	125	95	24	3	4-ф23	359
50	300	195	145	112	26	3	4-ф25	414
65	340	220	170	138	28	3	8-ф25	434
80	380	230	180	148	32	3	8-ф30	547
100	430	265	210	172	34	3	8-ф30	621
125	500	310	250	210	38	3	8-ф34	732
150	550	350	290	250	42	3	12-ф34	840
200	650	430	360	312	46	3	12-ф41	925
250	775	505	430	382	54	3	12-ф41	1155
300	900	585	500	4420	70	4	16-ф42	1340
